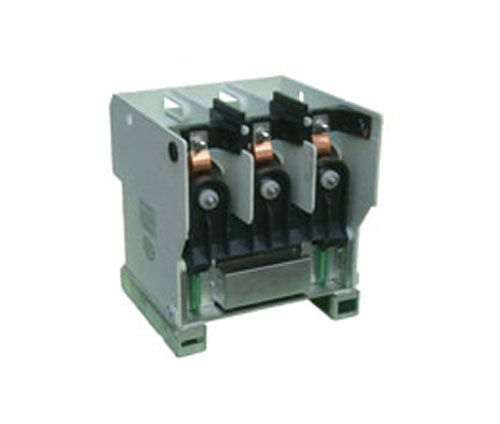

WDLC6-12(7.2)KV系列
產品簡介：
WDLC6-12kV系列 交流高壓真空接觸器是本公司應市場需求而開發的全新一代產品，能滿足10kV網絡的要求。通過總結多年來用戶的使用經驗，并運用本公司新的設計理念，使產品無論外觀還是性能指標、可靠性及易使用維護上都有提高。歡迎用戶選擇使用。
產品特點
·主回路
·真空開關管采用國內知名廠家的產品。技術成熟，市場信譽好。
·主回路采用環氧自動壓力凝膠（APG）一次成型的筒形絕緣結構，剛性好，絕緣強度高，耐污穢性好。
·630A電流等級采用端面和導電夾雙重動端聯接，電阻小、溫升低。
·導電排美觀耐用，兩端出線有同向或異向二種方式供選擇，方便用戶使用。
·電磁系統
·可選永磁機構或傳統電磁機構。
·同類產品中獨有的內置式大容量密封輔助開關，大大提高輔助開關的可靠性，使用安全性。
·優化動作結構，降低線圈啟動功率和保持功率，因而溫升低。
·動銜鐵分閘極限位置設置限位緩沖器，消除由于分閘反彈幅值過大帶來的事故隱患。同時輔助開關打頭也使用緩沖，降低動作沖擊力，提高輔助開關可靠性。
·動作結構
·主軸采用調心軸承，支承靈活，受力無卡滯，軸向竄動小，提高了動作性能和一致性。
·運動端采用二次導向機構，確保真空管動導電桿軸向運動同軸度。合理的動作機構，提高了接觸器性能和可靠性。使三相同步性、彈跳指標優于同類產品。
·增強主觸頭的接觸壓力，提高了電性能和動作特性。指標優于同類產品。
·機械保持裝置自成一體，結構合理，使用更可靠。
·方便使用和維護
·控制回路接線端子有功能標志，防止接線錯誤?？梢愿鶕脩粜枰?，將接線端子裝于機器的前面或后面，方便接線。輔助觸點數量可根據使用要求組合。
沃得利電器有限公司WDLC6-160-630(7.2)12KV
| 技術參數 | 單位 | 對應IEC60470:2000/02 GB/T14808-2001 | WDLC6 | WDLC6 |
| 額定工作電壓（Ur） | kV | 4.1 | 3.6 / 7.2 / 12 | |
| 額定絕緣水平 | ||||
| 1min工頻耐受電壓（Ud） | kV | 4.2 | 23 / 32 / 42 | |
| 沖擊耐受電壓（峰值）（Up） | kV | 4.2 | 40 / 60 / 75 | |
| 額定頻率 | HZ | 4.3 | 50 | |
| 額定工作電流（Ie） | A | 4.101 | 160,250,400,630 | 630 |
| 額定單個電容器組開斷電流（C2類） | A | — | 250 | |
| 額定背靠背電容器組開斷電流（C2類） | A | — | 100 | |
| 短時耐受電流 | ||||
| 額定短時耐受電流（Ik） | A | 4.5 | 10Ie | |
| 額定峰值耐受電流（Ip） | kA | 4.6 | 25Ie | |
| 額定短路持續時間 | s | 4.7 | 4 | |
| 額定負載和過載特性 | ||||
| (類別AC4)100次合閘操作 | A | 4.103，4.104 | 10Ie | |
| (類別AC4) 25次分閘操作 | A | 4.103，4.104 | 8Ie | |
| 額定耐受過載電流1s | A | 4.103，4.104 | 15Ie | |
| 額定耐受過載電流30s | A | 4.103，4.104 | 6Ie | |
| 主電路接觸電阻 | μΩ | 6.4 | ≤200 | |
| 額定操作頻率 | ||||
| 電氣保持 | 次/h | 4.102，4.105 | 600（機械壽命（合/分循環）100萬次） | |
| 機械保持 | 4.102，4.105 | 300（機械壽命（合/分循環） 25萬次） | ||
| 電氣耐久性（電壽命） | ||||
| AC3 | 萬次 | 4.106 | 25（關合電流6Ie ，開斷電流1Ie） | |
| AC4 | 萬次 | 4.106 | 6（關合電流6Ie ，開斷電流6Ie） | |
| 二次電路對地絕緣耐壓 | 2000V50Hz（1min） | |||
| 控制電路 | ||||
| 額定電壓（Us）（85%~110%） | V | ac./dc. 110V、220V、380V | ||
| 額定功率（Ps） | ||||
| 電氣保持 | W | 啟動＜1000W保持＜30W | ||
| 機械保持 | 合閘＜1000W分閘＜600W | |||
| 操作時間 | ||||
| 合閘 | ms | ≤200 | ||
| 分閘 | ms | ≤160 | ||
| 輔助開關 | ||||
| 額定絕緣電壓 | V | AC380V | ||
| 約定發熱電流 | A | 10 | ||
| 額定工作電壓 | V | AC380V，DC250V | ||

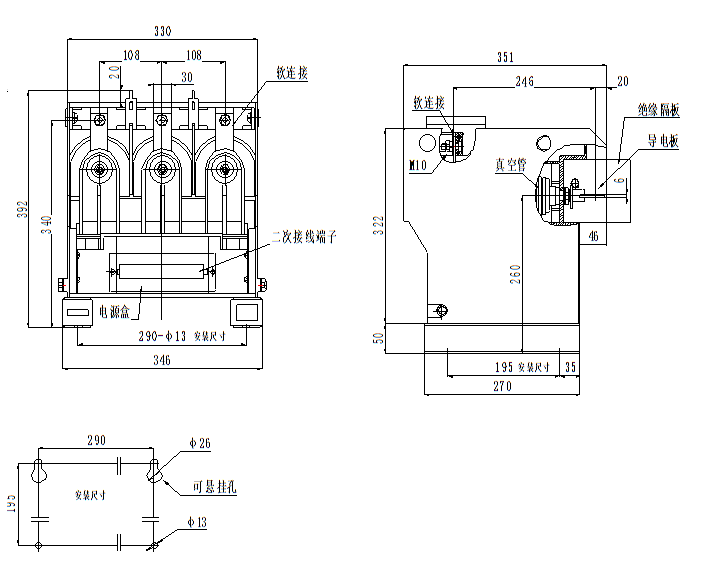

外形安裝尺寸圖：
