高壓無功補償裝置系列
20kV～35kV無功補償裝置
點擊量：發布時間：2021-10-23 14:32
概述

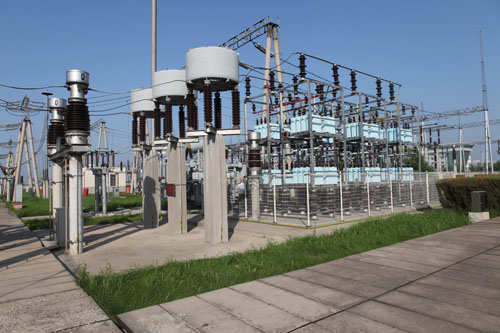

HPHVC型20kV～35kV高壓無功補償裝置,主要用于化工、冶金等大型企業的無功功率補償，補償容量主要根據負載設備容量計算,補償裝置一般安裝在戶外。無功補償裝置的主要元器件：空心電抗器、高壓電容器、高壓熔斷器、放電線圈 、隔離開關、接地開關、避雷器等。無功補償裝置前端有總進線開關及保護裝置，可實現對無功補償裝置的過流、短路、過壓、欠壓及差壓保護。
技術參數
1.額定電壓：20kV～35kV
2.額定頻率：50Hz
3.電抗率：根據現場的諧波情況選擇
4.無功補償容量：根據用戶現場的功率因數及負荷容量進行設計
5.具有過流、短路、過壓、欠壓及差壓保護

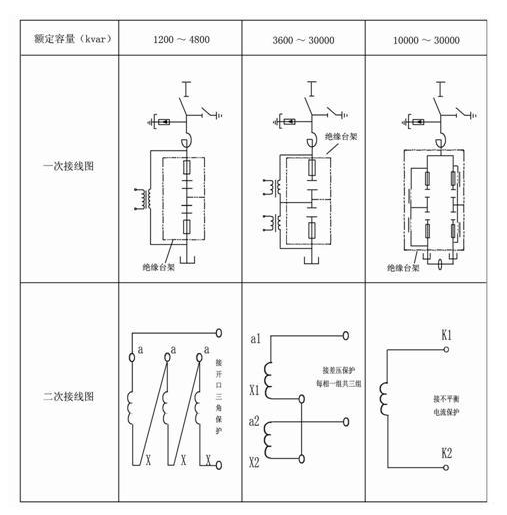

設計方案
注明：1. 用戶需要4級隔離開關的可以按要求更換；
2.以上只列出典型方案，特殊要求按用戶需求設計。
